Быстрое определение способности ролика для протирки трафарета противостоять отслоению волокон и последующему загрязнению печатных плат в процессе печати.

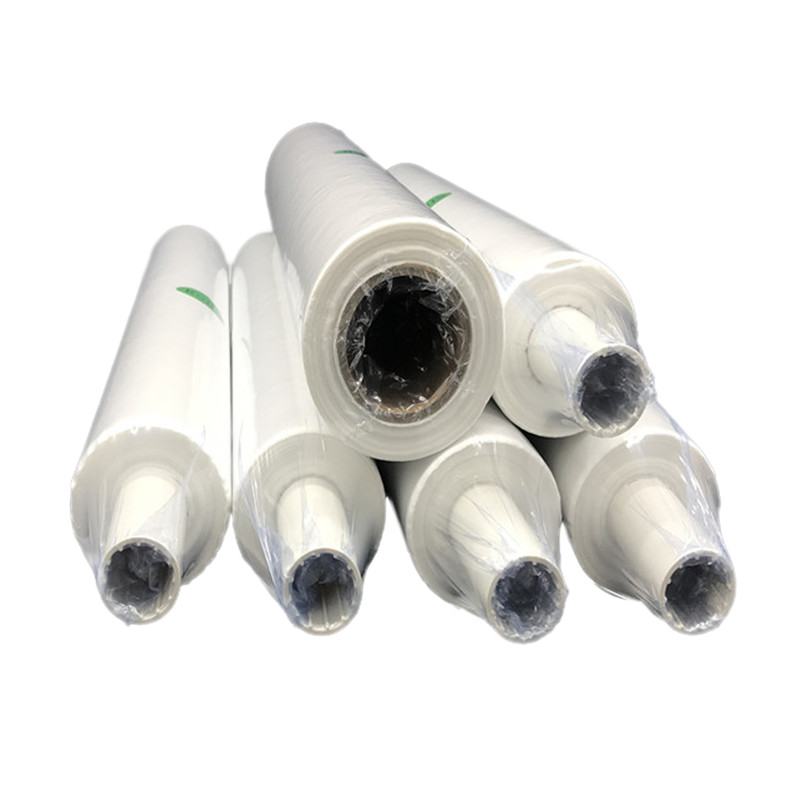

Целью данного теста является выбор валика для очистки трафаретов SMT, свободного от непрочных ворсистых бумажных волокон, которые могут порваться. Использование валика без ворса, такого как Multcrwipers's Валики для очистки трафаретов для чистых помещений может помочь предотвратить повреждение оборудования, дефекты, перемычки, заблокированные апертуры, низкую эффективность переноса и загрязнение припоя.

Загрязнённые печатные платы — распространённая проблема. Хотя само загрязнение часто считается загадкой, на самом деле причина может заключаться в ролик для протирки трафаретов Сам. Во многом это связано с липкой паяльной пастой и острыми краями отверстий трафарета.

The ролик для протирки трафаретов Предполагается, что трафарет будет очищен, чтобы предотвратить загрязнение. Однако некоторые ролики для протирки трафаретов Часто на трафарете остаются частицы материала, которые впоследствии загрязняют печатную плату. При прохождении этих частиц через печь образуются пустоты.

Вероятность загрязнения можно определить с помощью простого теста ролика для протирки трафарета. Этот тест называется «тестом с клейкой лентой». Это быстрый и простой эксперимент, который сэкономит деньги любой компании, избавив от необходимости ремонтировать загрязненные платы. Он также поможет любой компании определить, какие ролики для протирки трафарета подходят.

Процедура испытания ленты для очистки трафаретов

1. Сначала отрежьте кусок скотча или черной изоленты длиной около 2 дюймов.

2. Наклейте полоску ленты на поверхность ткани для протирки трафарета.

3. После того, как лента приклеится к поверхности, необходимо приложить усилие. наносится равномерно.

4. Чтобы обеспечить равномерное распределение давления, прокатайте по поверхности, на которую наклеена лента, калибровочный груз массой 1000 г. Если груза такого размера нет, можно использовать валиком для швов (используется для заделки швов обоев), банку газировки или любой другой инструмент, обеспечивающий равномерное распределение давления. В некоторых случаях достаточно простого пальца.

5. Если используется скотч, наклейте его на чёрную поверхность и осмотрите количество оторванных волокон невооружённым глазом или, ещё лучше, с помощью лупы. Результат этого теста легко определить, подсчитав количество волокон и частиц под увеличением.

6. Для наилучшего определения повторите этот шаг для передней и задней сторон протирочных валиков.

Важно! Этот тест действителен только при сравнении тканей.
